一、产品概述

KDG-01型数控锚索线全自动切割机，可以用于矿用直径15.24～32MM、长度3～13米纲绞线的切割。

本设备采用新型全数字控制技术，由可编程序控制器（PLC）和触摸屏控制，可以实现自动送料、自动切割、自动卸料并计数，同时显示预设、已切割的数量及历史切割数量。

本设备具有自动卸料功能，可自动将切割的锚索线推落、堆码。

本设备设计了送料导向口，穿线更加简单方便。

本设备具有锯片磨损自动检测装置，如果锯片磨损严重，则设备停止运行并报警。

本设备走料速度快，不间断连续送料。具有手动、自动等多种工作方式控制。

本设备无需培训，单人即可操作，能大大提高工作效率和减轻工人的劳动强度, 改善工作环境，增加了安全保障系数，同时极大地降低使用单位成本。

二、技术参数

（1）设备尺寸：长20000mm×宽1000mm×高1700mm；

（2）整机功率：6.5kW；

（3）工作电压：380V；

（4）切割速度：0.15m/s（9米/分钟,540米/小时）不间断切割

三、系统组成

    KDG-01型数控锚索线全自动切割机共由七部分组成，具体如下：

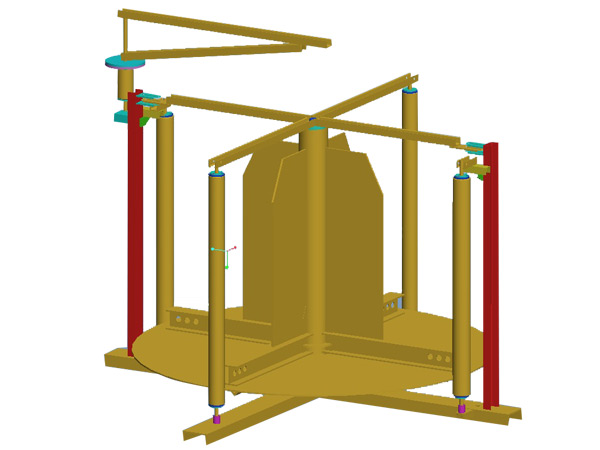

3.1放线盘

放线盘作用是承载锚索线盘的重量，在驱动装置的牵引作用下旋转放线。放线盘设计有交叉顶盘，防止锚索线弹线伤人。

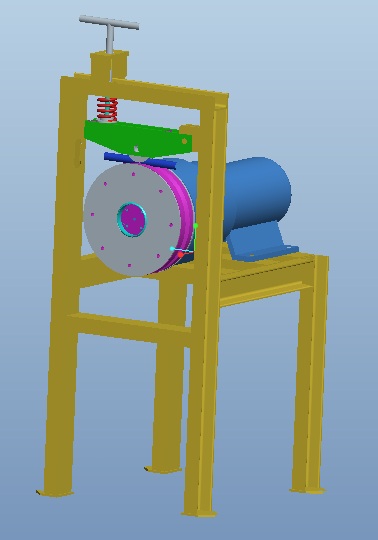

3.2驱动装置

驱动装置的主要功能是驱动锚索线的送料、反转、停止等。

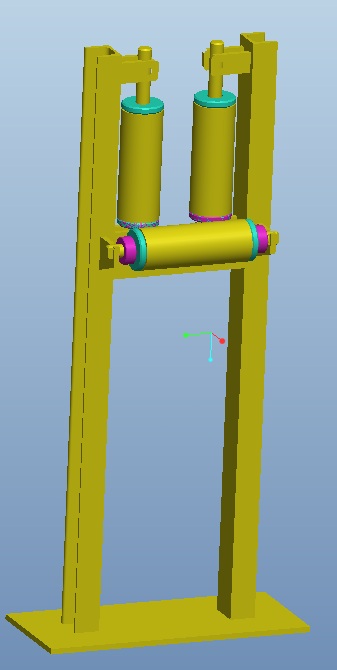

3.3导向装置

     导向装置的作用主要是将锚索线控制好方向，以防驱动时脱轨、挂线等。

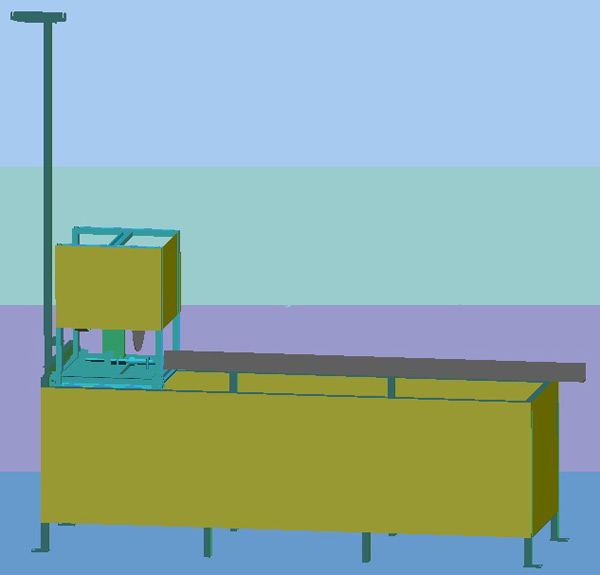

3.4切割主机

    切割主机主要功能是不间断切割锚索线，同时具有锚索线夹紧、导向、切断检测、换片报警、越位报警等功能。所有操作与电控系统配合自动完成。

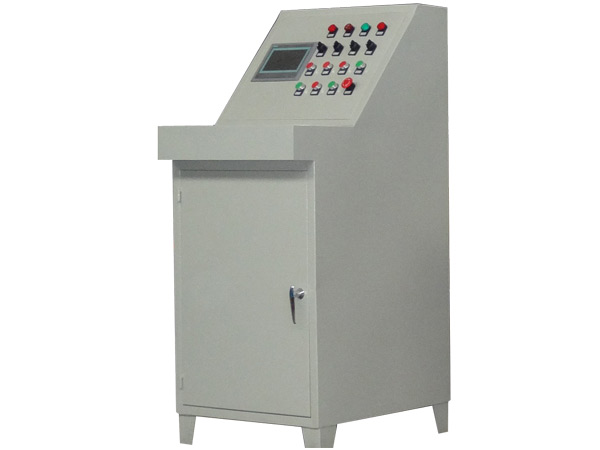

3.5控制柜

    控制柜功能：由可编程控制器（PLC）控制电机送料、反转，

启动/停止切割机，切割结束自动回复原位，并自动将切割好的锚索线堆码。系统采用触摸屏控制和按钮控制两种方式，增加了系统的可靠性。可设置切割机手动、连续、定量三种切割方式。

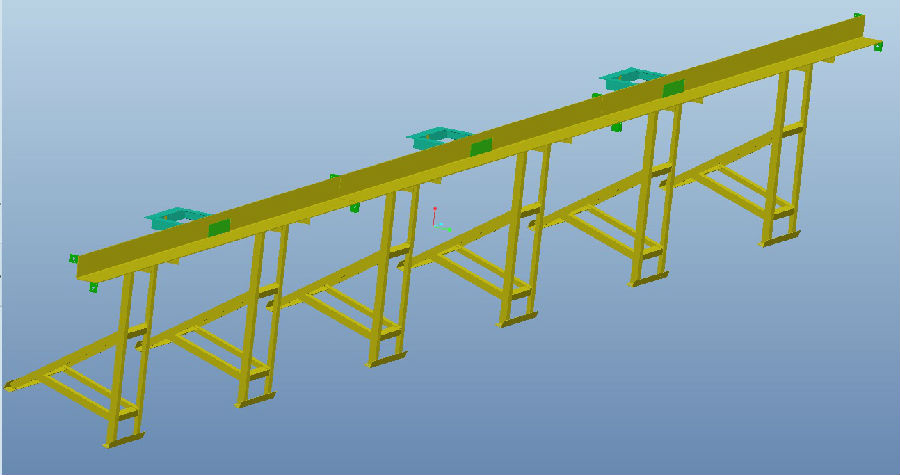

3.6 卸料导轨

 卸料导轨的作用是将锚索线牵引到规定的空间，到达切割长度并切割完成后将自动锚索线弹出、堆码。导轨长度也可根据用户需要定制。

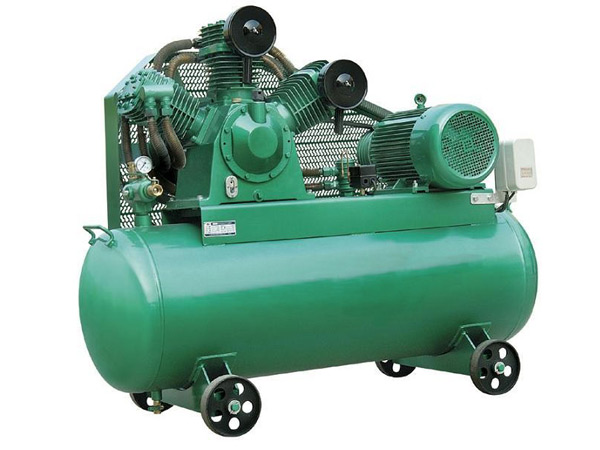

3.7空压机

空压机为系统的控制气缸提供高压起源，用于控制锚索线夹紧、切割机切割、锚索线卸料等动作。
